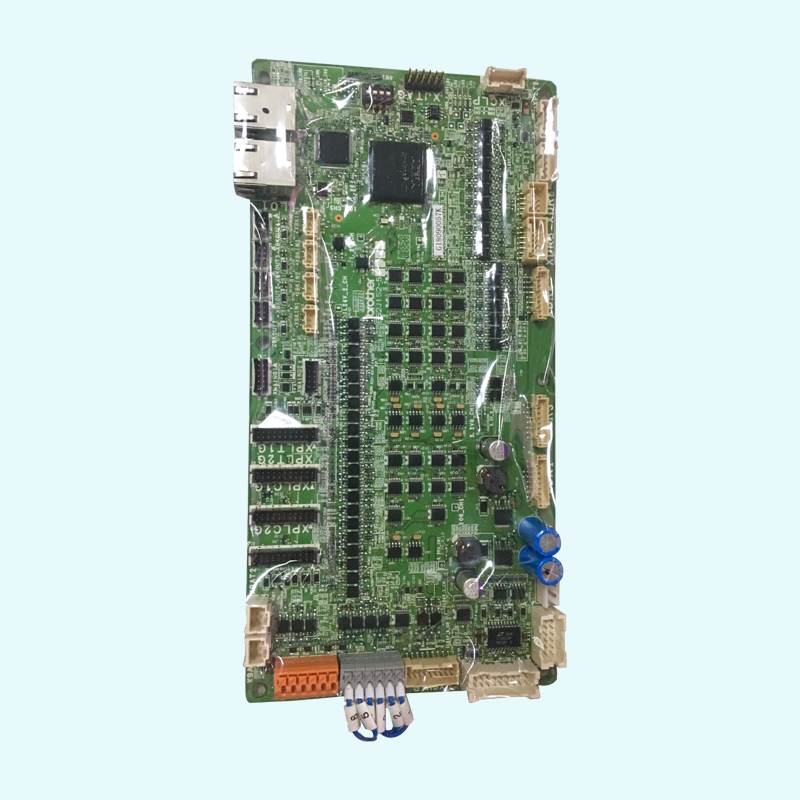

PCB电路板外观
裸板（上头没有零件）也常被称为"印刷线路板Printed Wiring Board（PWB）"。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
通常PCB电路板的颜色都是绿色或是棕色，这是阻焊（solder mask）的颜色。是绝缘的防护层，可以保护铜线，也防止波焊时造成的短路，并节省焊锡之用量。在阻焊层上还会印刷上一层丝网印刷面（silk screen）。通常在这上面会印上文字与符号（大多是白色的），以标示出各零件在板子上的位置。丝网印刷面也被称作图标面（legend）。
在制成最终产品时，其上会安装集成电路、电晶体、二极管、被动元件（如：电阻、电容、连接器等）及其他各种各样的电子零件。借着导线连通，可以形成电子讯号连结及应有机能。
PCB电路板优点
采用印制板的主要优点是：
⒈由于图形具有重复性（再现性）和一致性，减少了布线和装配的差错，节省了设备的维修、调试和检查时间；
⒉设计上可以标准化，利于互换；3．布线密度高，体积小，重量轻，利于电子设备的小型化；
⒋利于机械化、自动化生产，提高了劳动生产率并降低了电子设备的造价。
印制板的制造方法可分为减去法（减成法）和添加法（加成法）两个大类。目前，大规模工业生产还是以减去法中的腐蚀铜箔法为主。
⒌特别是FPC软性板的耐弯折性，精密性，更好的应用到高精密仪器上.（如相机，手机.摄像机等．）
